机房系统

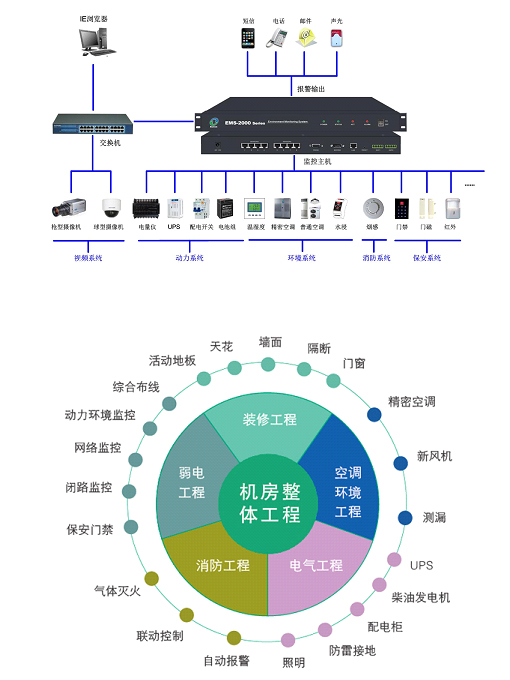

一、机房系统组成

    机房系统由:墙、顶、地装修;UPS不间断电源;空调系统;新排风系统;防雷接地系统;监控系统;门禁系统;漏水检测系统;消防系统;机房环境及动力设备监测系统;屏蔽系统组成。



二、机房各子系统概念

1、抗静电地板铺设
    机房地面工程是机房工程中一个很重要的组成部分。机房地板一般采用抗静电活动地板,具有可拆卸的特点,因此,所有设备的导线电缆的连接、管道的连接及检修更换都很方便。活动地板下空间可作为静压送风风库。设置有气流分布风口的活动地板将机房空调送出的冷风送入室内及发热设备的机柜内,可自由的调节机房内气流的分布。活动地板下的地表面一般需进行防潮处理。
2、棚顶墙体装修
    机房棚顶装修采用吊顶方式。吊顶以上到顶棚的空间做为机房静压送风或回风风库,可布置通风管道、各类风口和自动灭火探测器,安装固定照明灯具,走线等。机房应选择金属铝天花板,铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
    机房内墙装修的目的是保护墙体材料,保证室内使用条件,创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。目前,在机房墙面装饰中最常见的是贴墙材料(如铝塑板、彩钢板)饰面等,其特点:表面平整、气密性好、易清洁、不起尘、不变形。
墙体饰面基层做防潮、屏蔽、保温隔热处理。

3、隔断装修
    机房建筑常采用大跨度结构,使用隔断墙将大的机房空间分隔成较小的功能区域。隔断墙要既轻又薄,还具有隔音、隔热功能。
    机房外门窗多采用防火防盗门窗,机房内门窗一般采用无框大玻璃门,这样既保证机房的安全,又保证机房内通透、明亮的效果。
4、UPS不间断电源
    计算机机房设备供配电系统的供电质量要求非常高,应采用UPS不间断电源供电来保证供电的稳定性和可靠性。辅助供配电系统的供电由市电直接供电。机房内的电气施工应选择优质电缆、线槽和插座。插座应分为市电、UPS及主要设备专用的防水插座。照明应选择机房专用的无眩光高级灯具。
采用机房专用配电柜来保证机房供配电系统的安全运行。采用市电、发电机双回路供电,发电机作为主要的后备动力电源,运行成本较低。
5、空调系统
    机房空调系统应具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。通常采用恒温恒湿精密空调系统来满足上述要求。
6、新排风系统
    机房新排风系统主要有两个作用:其一给机房提供足够的新鲜空气,为工作人员创造良好的工作环境;其二维持机房对外的正压差,避免灰尘进入,保证机房有更好的洁净度。机房内的气流组织形式应结合计算机系统要求和建筑条件综合考虑。新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局。其风量根据空调送风量大小而定。

7、接地系统
    机房有四种接地方式:交流工作地、安全保护地、直流工作地和防雷保护地。

应注意两点:
1、信号系统和电源系统、高压系统和低压系统不应使用共地回路。
2、灵敏电路的接地应各自隔离或屏蔽,以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案,综合接地电阻应小于1欧姆。

8、防雷系统
    机房雷电分为直击雷和感应雷。对直击雷的防护主要由建筑物所装的避雷针完成;机房的防雷(包括机房电源系统和弱电信息系统防雷)主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。
9、监控系统
    机房CCTV监控系统的规模不大,但是机房安全防范体系中不可缺少的环节。它能24小时监视并记录下机房内发生的任何事件。
10、门禁系统

    机房门禁系统多采用非接触式智能IC卡综合管理系统。该系统可灵活、方便地规定进入机房的人员、时间、权限,防止人为因素造成的破坏,保证机房的安全。
11.漏水检测系统
    机房水患影响机房设备的正常运行甚至会造成机房运行瘫痪。因此,机房应安装漏水检测系统。目前,最常用的是美国RAYCHEM公司Trace Tek漏水检测系统。
12、机房环境及动力设备监控系统
    机房环境及动力设备监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据,实现对机房遥测、遥信、遥控、遥调的管理功能,为机房高效的管理和安全运营提供有力的保证。
13、消防系统
    机房应设设置气体灭火系统,气瓶间宜设在机房外,为管网式结构,在天花板上设置喷嘴,火灾报警系统由消防控制箱、烟感、温感联网组成。
机房消防系统应采用气体消防系统,常用气体为七氟丙烷和SDE气体。
14、屏蔽系统
    机房屏蔽用于防止各种电磁干扰对机房设备和信号的损伤,常见的有两种类型:金属网状屏蔽和金属板式屏蔽。依据机房对屏蔽效果的要求大小不同,屏蔽的频率频段的高低不同,对屏蔽系统的材质和施工方法进行选择,各项指标要求应严格按照国家《规范》标准执行。
