一、防雷接地概念

    防雷,是指通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。

    防雷接地分为两个概念,一是防雷,防止因雷击而造成损害;二是接地,保证用电设备的正常工作和人身安全而采取的一种用电措施



二、防雷接地组成及分类

1111避雷装置一般由三部分组成,即接闪器、引下线和接地体;接闪器又分为避雷针、避雷线、避雷带、避雷网。防感应雷电的避雷装置主要是避雷器。对同一保护对象同时采用多种避雷装置,称为综合性防雷电。避雷装置要定期进行检测,防止因导线的导电性差或接地不良起不到保护作用。
1111防雷设备从类型上看大体可以分为:电源防雷器、电源保护插座、天馈线保护器、信号防雷器、防雷测试工具、测量和控制系统防雷器、地极保护器。一套完整的防雷装置包括接闪器、引下线和接地装置。上述的针、线、网、带都只是接闪器,而避雷器是一种专门的防雷装置。接闪器、引下线、接地装置、电涌保护器及其他连接导体的总和。

1、电源防雷器

    电源防雷器是防止雷电和其他内部过电压侵入设备造成损坏,从室外防雷与线路防雷相结合的综合防雷方案,介绍了外部避雷和内部避雷、保护区、防雷等电位连接等概念。分析了电源防雷工作原理。采用电源防雷能在最短时间内释放电路上因雷击感应而产生的大量脉冲能量短路泄放到大地,降低设备各接口间的电位差,从而保护电路上的设备。电源防雷器分为B、C、D三级。依据IEC(国际电工委员会)标准的分区防雷、多级保护的理论,B级防雷属于第一级防雷器,可应用于建筑物内的主配电柜上;C级属第二级防雷器,应用于建筑物的分路配电柜中;D级属第三级防雷器,应用于重要设备的前端,对设备进行精细保护。
    正确安装电源防雷器,设备因雷击导致电源损坏的机会,可以减少到接近零,即可免除更换设备之费用,保障系统不间断连续运行。并可减少建筑物因雷击所引起的电源火警机会,确保人身及其他财产的安全。

2、信号防雷器

    信号防雷器在产品的设计上,依据IEC 61644的要求,分为B、C、F三级。B级(Base protection)基本保护级(粗保护级),C级(Combination protection)综合保护级,F级(Medium&fine protection)中等&精细保护级。专业用于网络、通讯、光缆、广播、电视、监控、视频等设备的雷电保护设备。

3、视频防雷器

    也称同轴电缆电涌保护器,阻抗有两种,一种是75欧姆,一种是50欧姆。其中50欧姆的用于有线电视的室外电缆传输保护,75欧姆的用于视频传输,比如闭路电视监控系统传输,俗称:视频防雷器。视频防雷器安装于视频传输线的两端(前后端),可以有效保护摄像机、球机、矩阵、数字录像机、监视器不受雷电的破坏。视频防雷器完整的内部结构一般可分为三部分:放电部分、稳流部分、稳压部分;性能好的视频防雷器里面还添加了可提高信号防雷器传输频率的电路,以减少因接口等处的损耗。

三、防雷接地装置

    接地体和接地线的总合,用于传导雷电流并将其流散入大地。


    接地装置是防雷装置的重要组成部分。接地装置向大地泄放雷电流,限制防雷装置对地电压不致过高。除独立避雷针外,在接地电阻满足要求的前提下,防雷接地装置可以和其他接地装置共用。为所雷电流迅速导入大地以防雷止雷害为目的的接地叫做防雷接地。

防接地装置包括以下部分:
1、雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带(网)、架空地线及避雷器等。
2、接地线(引下线):雷电接受装置与接地装置连接用的金属导体。
3、接地装置:接地线和接地体的总和,用于传导雷电流并将其流散入大地。

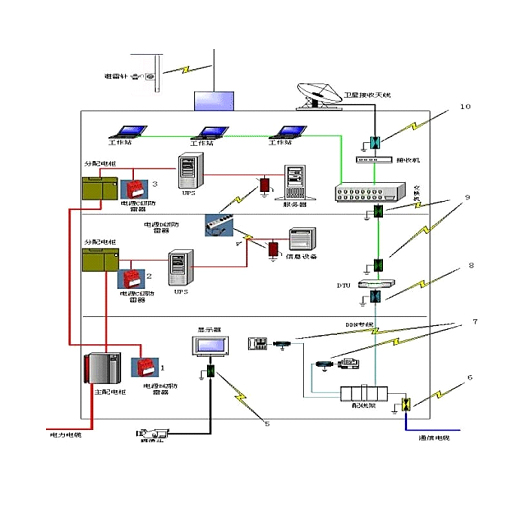

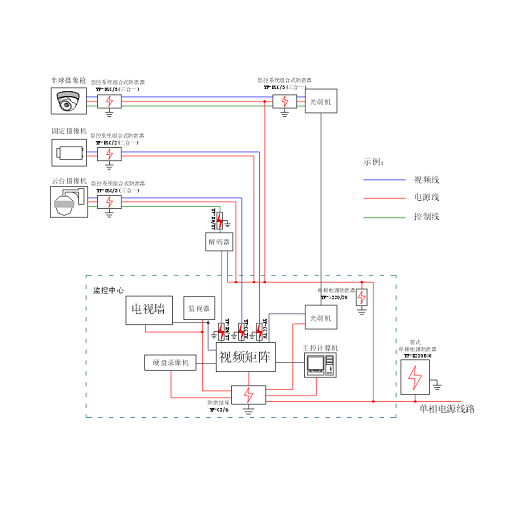

四、防雷接地系统图
